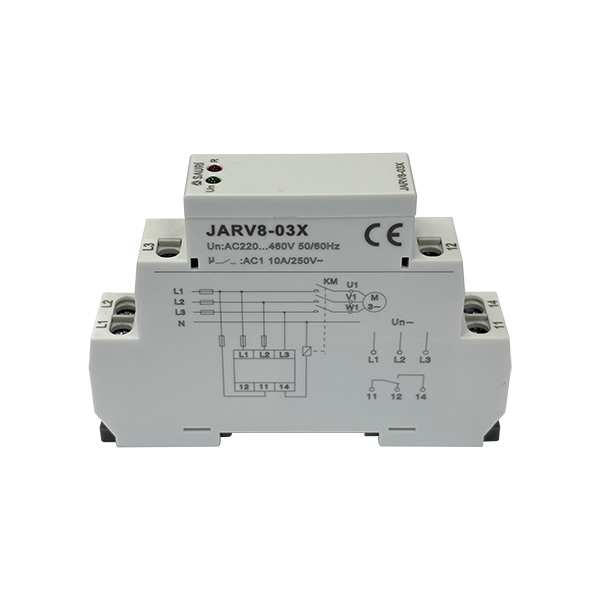

Características
Rango de medida 176V – 552V
Protección contra armónicos

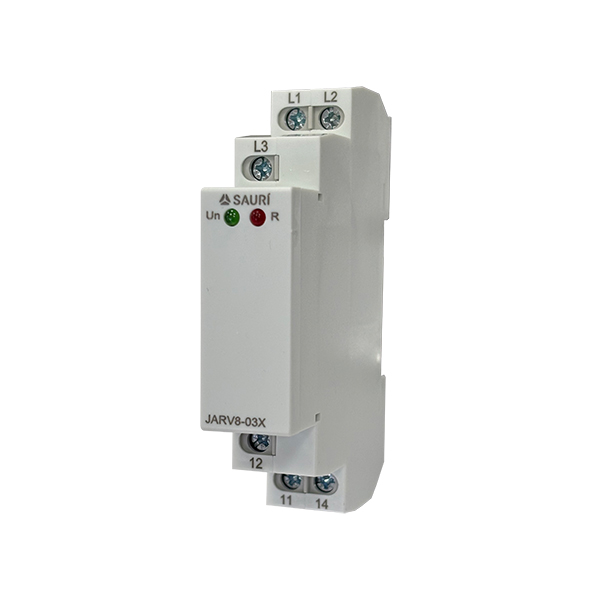

LED verde indicador de alimentación
LED rojo indicador status temporización y relé
Voltaje entrada: AC / DC 12 – 240V (50 – 60Hz)
1 Relé de contacto conmutado
Corriente nominal del relé 16A / AC1
Tensión nominal del relé 24VDC / 250VAC
Temperatura de trabajo -35ºC a +75ºC
Un relé de secuencia de fases es un dispositivo de seguridad que monitorea una alimentación eléctrica trifásica y desconecta la maquinaria conectada si el orden de las fases (la secuencia de giro correcta) se altera o si alguna fase se pierde. Su función principal es proteger motores y otros equipos de fallas causadas por una secuencia de fases incorrecta, lo que podría dañar su funcionamiento y causar problemas costosos.
Funciones clave:
Protección contra inversión de fase: Mide el orden de las fases (por ejemplo, A-B-C) y desconecta el equipo si se invierte, evitando daños en motores.
Detección de pérdida de fase: Alerta y desconecta el sistema si una de las tres fases desaparece.
Monitoreo de desequilibrio de voltaje: Muchos relés de secuencia de fases también monitorean y reaccionan ante desequilibrios significativos en las tensiones de las fases.
¿Por qué es importante?
En los sistemas trifásicos, la secuencia de fases (también llamada secuencia de giro) determina la dirección de rotación de motores y bombas. Si la secuencia se invierte, el motor girará en sentido contrario. Un relé de secuencia de fases previene esta inversión y las consecuencias que podrían resultar, como:
Daños mecánicos: Rotación incorrecta de bombas, ventiladores y otros equipos.
Mal funcionamiento: Problemas operativos en la maquinaria.
Costos de reparación: Evitar la necesidad de reparaciones costosas al proteger los equipos.
En resumen:
El relé de secuencia de fases es un componente de seguridad esencial en instalaciones trifásicas para asegurar que las fases de alimentación estén siempre en el orden correcto y que no haya fallas que puedan dañar la maquinaria.
