Interruptores Pulsación

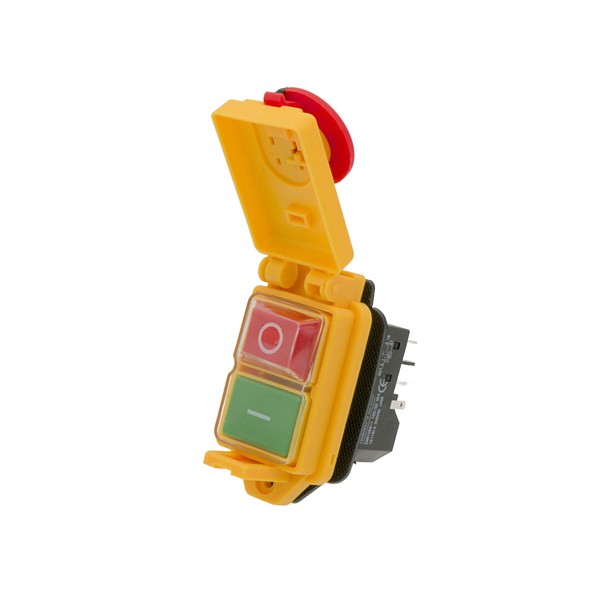

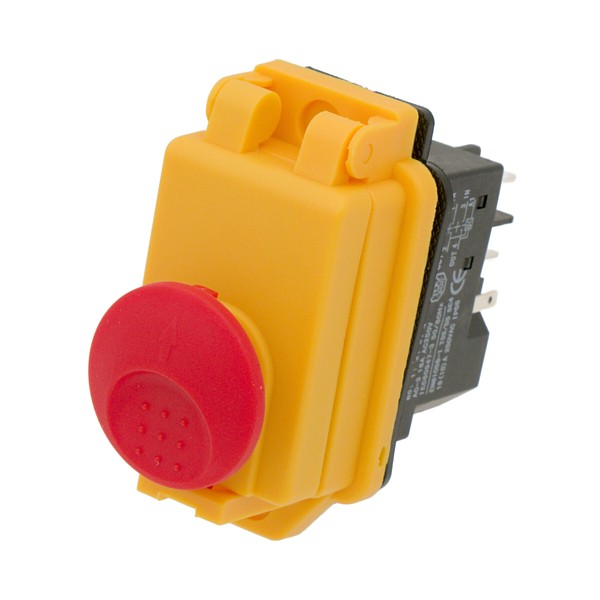

KJD18 Interruptor Paro/Marcha 250Vac 5 Pines
Disponibilidad:
En stock
SKU: 003326
Precio sin IVA
20.80 €
Precio con IVA
25.17 €
Descripción
El interruptor KJD18 es un componente de alta calidad para sistemas eléctricos de fase única. Diseñado para ofrecer un rendimiento confiable y seguro, este interruptor está especialmente calificado para aplicaciones donde se requiere un control preciso y eficiente de la corriente eléctrica.
Especificaciones
Voltaje Nominal: 250V
Corriente Nominal: 16 A
Frecuencia Nominal: 50 / 60 Hz
Grado de Protección: IP55
Fase: Única
Número de Pines: 5 Pines

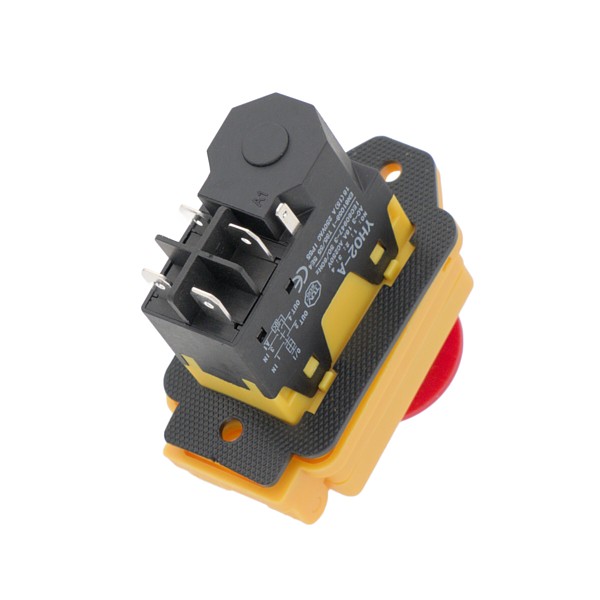

Descripción de los Terminales (Pines)Los terminales están marcados en el cuerpo o esquematizados en el lateral del interruptor con los siguientes números:
1 / IN (L): Entrada de Fase desde la red eléctrica (230VAC).
3/ IN (N): Entrada de Neutro desde la red eléctrica (230VAC.
2/ OUT (U/L): Salida de Fase hacia el Motor / Carga.
4 / OUT (V/N): Salida de Neutro hacia el Motor / Carga.
A1: Pin de retención de la bobina electromagnética.

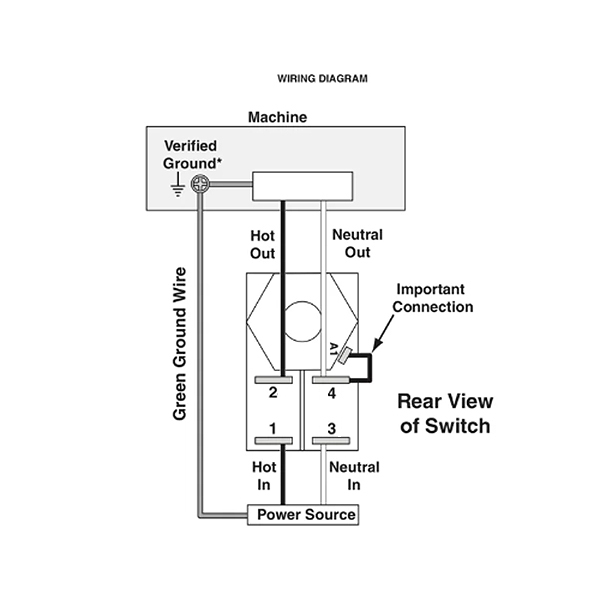

1.Conectar la entrada de la red eléctrica:Alimentación 230V.Conecta el cable de Fase de la red al Terminal 1 y el cable de Neutro de la red al Terminal 2.Verificación: Los cables de la red deben quedar firmemente fijados en los terminales superiores o de entrada (1 y 2).
2.Conectar la salida hacia el motor:Carga principal.Conecta el cable de Fase del motor al Terminal 3 y el cable de Neutro del motor al Terminal 4.Verificación: Los cables que van directamente al motor deben salir únicamente de los terminales 3 y 4.
3.Puentear la bobina de retención (Pin A1):Activación electromagnética.Conecta un cable corto (puente) desde el Terminal 2 (o Terminal 4, según el modelo específico indicado en la etiqueta) hacia el Terminal A1. Sin este puente, el botón de marcha (verde) no se mantendrá enclavado al soltarlo.
Verificación: Presiona el botón verde con el equipo enchufado. El motor debe arrancar y el botón debe permanecer activado magnéticamente.
