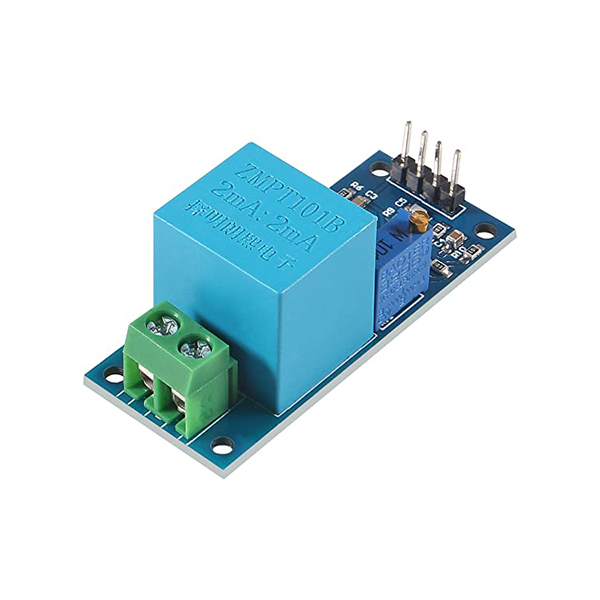

ZMPT101B Módulo Transformador Voltaje AC monofásico
Disponibilidad:
En stock
SKU: 003335
Precio sin IVA
3.97 €
Precio con IVA
4.80 €
El ZMPT101B es un módulo sensor de voltaje AC diseñado para medir tensiones de hasta 250V AC con alta precisión y aislamiento galvánico. Es ideal para proyectos de monitoreo de energía, automatización industrial e IoT, siendo compatible con Arduino, ESP32, Raspberry Pi y otros microcontroladores.
Este módulo destaca por su compacto diseño y facilidad de integración, permitiendo obtener una señal analógica proporcional al voltaje de entrada. Su potenciómetro ajustable permite calibrar la salida para mayor precisión en la medición.
Características y especificaciones del Módulo Sensor de Voltaje AC ZMPT101B
Rango de medición: 0V - 250V AC.
Voltaje de alimentación: 5V DC.
Salida de señal: Analógica, lista para conversión ADC.
Aislamiento galvánico: Sí, protege circuitos de bajo voltaje.
Consumo de corriente: Bajo consumo (~2mA).
Incluye amplificador: OP07 de alta precisión.
Dimensiones: 38mm x 23mm.
Frecuencia de operación: 50Hz / 60Hz.
Ajuste de sensibilidad: Potenciómetro integrado.
Temperatura de trabajo: -40°C a 85°C.
Aplicaciones del módulo ZMPT101B
Monitoreo del voltaje de la red eléctrica.
Sistemas de medición de energía en hogares y empresas.
Automatización industrial y proyectos IoT.
Proyectos educativos de electrónica y microcontroladores.
Cómo conectar el módulo ZMPT101B
El módulo cuenta con tres pines para facilitar su integración:
VCC (5V): Conectar a la fuente del microcontrolador.
GND: Tierra común.
OUT: Señal analógica proporcional al voltaje AC de entrada.
Para obtener mediciones más precisas, se recomienda calibrar el potenciómetro antes de la lectura y utilizar un filtro de software en el microcontrolador.
Ventajas del módulo
Medición precisa de voltaje AC.
Protección de circuitos sensibles con aislamiento galvánico.
Fácil integración en proyectos con Arduino y ESP32.
Bajo consumo energético y diseño compacto.
Este módulo ZMPT101B es una solución eficiente, segura y precisa para medir voltaje alterno en múltiples aplicaciones.
