Convertidor PWM a analógico 0-10V
Disponibilidad:
En stock
SKU: 004749
Precio sin IVA
6.35 €
Precio con IVA
7.68 €
Descripción:

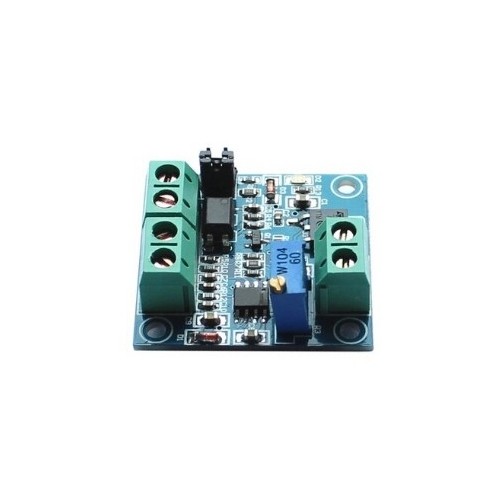

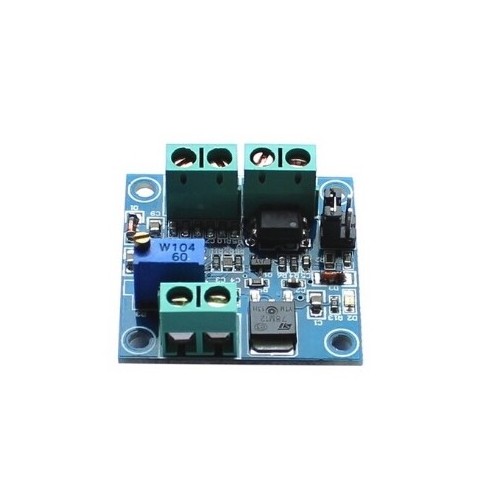

1 El módulo LC-LM358-PWM2V convierte las señales digitales PWM en señales analógicas de 0 a 10V.
2 Se puede utilizar como conmutación de interfaz de señal para PLC u otros tableros de control industrial. El voltaje de salida se regula ajustando la relación de trabajo del PWM.
Los módulos son de tamaño pequeño y fáciles de usar en diferentes lugares.
Características:
1 Tecnología integrada MCU
2 Fácil de operar, afinado por potenciómetro
3 Seleccione el rango de nivel de entrada de la señal PWM a través del puente
4 El módulo es más pequeño, fácil de transportar y usar.
Parámetro:
1 Voltaje de trabajo: DC 12V-30V; (> 100MA)
2 Frecuencia del receptor PWM: 1 KHZ-3 KHZ
3 Rango de nivel de entrada de señal PWM:
El pico de nivel de 4.5V a 10V. El puente se coloca en "5V". Este nivel se utiliza para controlador normal o MCU de 5 V
El pico de nivel de 12V a 24V, por lo que se inserta en 24V. El puente se instala en "24V". Este nivel se utiliza para el controlador PLC normal.
4 Rango de conversión: 0% -100% PWM a 0-10V
5 Error permitido: 5%

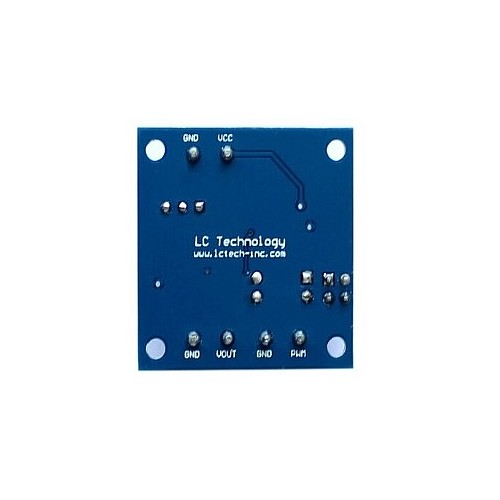

Interfaz de hardware:
VCC DC 12V-30V
Tierra GND
PWM Positivo de la señal de entrada PWM
GND Negativo de la señal de entrada
Voltaje de salida VOUT 0-10V
GND Voltaje de salida Tierra
Instrucciones de operación:
Después de encender, sin señal de entrada, la salida es 0 V, por lo que solo la entrada puede salir.
La primera vez que está encendido, es mejor hacer una depuración de calibración: ingrese una señal de relación de trabajo del 50% en PWM / GND y ajuste el puente de amplitud relativa.
La frecuencia es 1KHZ-3KHZ, VOUT y GND medidos con un multímetro y mostrará 5V.
Ajuste el potenciómetro para asegurarse de mostrar 5,00 V en el multímetro. Esto calibrará su señal de pulso a este módulo.
Cuando cambia la frecuencia, las correspondencias pueden estar desplazadas y deben volver a calibrarse.
El voltaje de salida se puede ajustar ajustando la relación de trabajo.
La precisión se puede controlar ajustando el potenciómetro.
