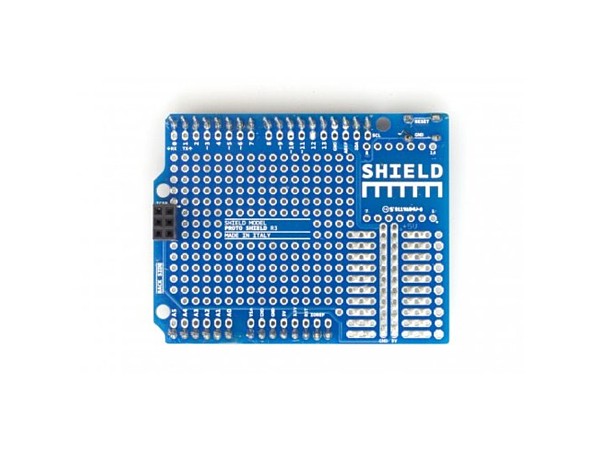

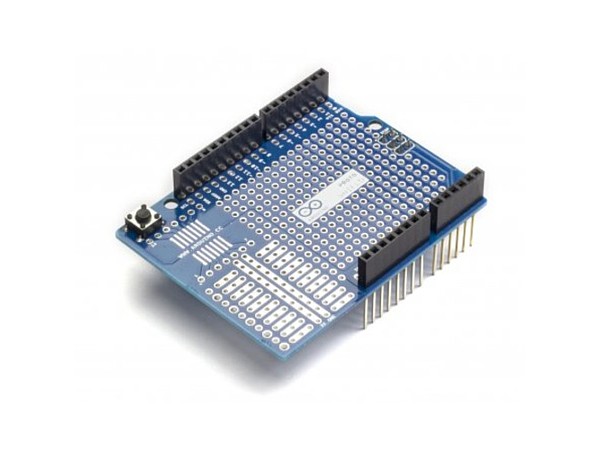

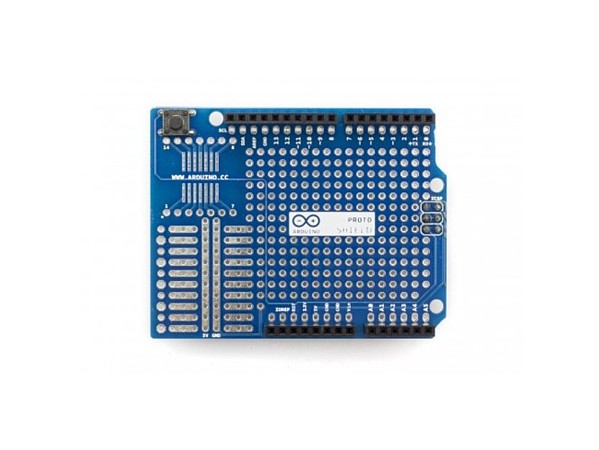

Arduino Proto Shield Rev3 (montado)
Disponibilidad:
En stock
SKU: 100039
Precio sin IVA
12.00 €
Precio con IVA
14.52 €
El Prototyping Shield Arduino hace que sea fácil para usted para diseñar circuitos personalizados para su próximo proyecto Arduino.
Puede soldar partes de la zona de prototipos para crear su proyecto, ni lo use con una pequeña protoboard sin soldadura (no incluido) para probar rápidamente las ideas de circuitos sin necesidad de soldar. Tiene conexiones adicionales para todos los pines de Arduino de E / S, y tiene espacio para montar a través de hoyos y de montaje en superficie de circuitos integrados si es necesario también. Es una manera cómoda de hacer su circuito de costumbre y Arduino en un único módulo.
Cientos de miles de placas Arduino ya están impulsando la creatividad de las personas en todo el mundo, todos los días. Únase a nosotros ahora, Arduino es usted!
Resumen Requiere y placa Arduino (no incluido) Arduino 1.0 pinout Large área de la creación de prototipos 0.1 Botón de reinicio 14 pines SMD huella (50 milésimas de pulgada de tono) 20 pin huella Trough Hole (100 milésimas de tono) SPI encabezado largo y fácil de soldar tierra / 5V Los carriles de 1,0 pinout estándar consisten en 4 pines adicionales. 2 de ellos colocados cerca del pin AREF, que se utiliza para la comunicación TWI, y los otros 2 están situados cerca del pin de RESET El pasador IOREF se utiliza para adaptar la pantalla a la placa sobre la que se monta. Este último no está conectado y se reserva para usos futuros.
